Структура функционирования сети

Эталонная модель ISO OSI

Современные сети построены по многоуровневому принципу. Чтобы организовать связь двух компьютеров, требуется сначала создать свод правил их взаимодействия, определить язык их общения, т.е. определить, что означают посылаемые ими сигналы и т.д. Эти правила и определения называются протоколом. Работу сети обеспечивает множество различных протоколов: например, протоколы управления физической связью, установления связи по сети, доступа к различным ресурсам и т.д. Многоуровневая структура спроектирована с целью упорядочить множество протоколов и отношений. В сети Интернет принята семиуровневая структура организации сетевого взаимодействия ISO, которая представлена на рисунке. Эта модель известна как "эталонная модель ISO OSI" (OSI- Open System Interconnection - связь открытых систем). Она позволяет составлять сетевые системы из модулей программного обеспечения, выпущенных разными производителями.

Взаимодействие уровней в этой модели - субординарное. Каждый уровень может реально взаимодействовать только с соседними уровнями (верхним и нижним), виртуально - только с аналогичным уровнем на другом конце линии.

Под реальным взаимодействием мы подразумеваем непосредственное взаимодействие, передачу информации, например, пересылку данных в оперативной памяти из области, отведенной одной программе, в область другой программы. При непосредственной передаче данные остаются неизменными все время. Под виртуальным взаимодействием мы понимаем опосредованное взаимодействие и передачу данных: здесь данные в процессе передачи могут уже определенным, заранее оговоренным образом видоизменяться.

Такое взаимодействие аналогично схеме цепи посылки письма одним директором фирмы другому. Например, директор некоторой фирмы пишет письмо редактору газеты. Директор пишет письмо на своем фирменном бланке и отдает этот листок секретарю. Секретарь запечатывает листок в конверт, надписывает конверт, наклеивает марку и передает почте. Почта доставляет письмо в соответствующее почтовое отделение. Это почтовое отделение связи непосредственно доставляет письмо получателю - секретарю редактора газеты. Секретарь распечатывает конверт и, по мере надобности, подает редактору. Ни одно из звеньев цепи не может быть пропущено, иначе цепь разорвется: если отсутствует, например, секретарь, то листок с письменами директора так и будет пылиться на столе у секретаря.

Здесь мы видим, как информация (лист бумаги с текстом) передается с верхнего уровня вниз, проходя множество необходимых ступеней - стадий обработки. Обрастает служебной информацией (пакет, адрес на конверте, почтовый индекс; контейнер с корреспонденцией; почтовый вагон, станция назначения почтового вагона и т.д.), изменяется на каждой стадии обработки и постепенно доходит до самого нижнего уровня - уровня почтового транспорта (гужевого, автомобильного, железнодорожного, воздушного,...), которым реально перевозится в пункт назначения. В пункте назначения происходит обратный процесс: вскрывается контейнер и извлекается корреспонденция, считывается адрес на конверте и почтальон несет его адресату (секретарю), который восстанавливает информацию в первоначальном виде, - достает письмо из конверта, прочитывает его и определяет его срочность, важность, и в зависимости от этого передает информацию выше. Директор и редактор, таким образом, виртуально имеют прямую связь. Ведь редактор газеты получает в точности ту же информацию, которую отправил директор, а именно - лист бумаги с текстом письма. Начальствующие персоны совершенно не заботятся о проблемах пересылки этой информации. Секретари также имеют виртуально прямую связь: секретарь редактора получит в точности то же, что отправил секретарь директора, а именно - конверт с письмом. Секретарей совершенно не волнуют проблемы почты, пересылающей письма. И так далее.

Аналогичные связи и процессы имеют место и в эталонной модели ISO OSI. Физическая связь реально имеет место только на самом нижнем уровне (аналог почтовых поездов, самолетов, автомобилей). Горизонтальные связи между всеми остальными уровнями являются виртуальными, реально они осуществляются передачей информации сначала вниз, последовательно до самого нижнего уровня, где происходит реальная передача, а потом, на другом конце, обратная передача вверх последовательно до соответствующего уровня. На рисунке показан путь информации на уровне 6.

Модель ISO OSI предписывает очень сильную стандартизацию вертикальных межуровневых взаимодействий. Такая стандартизация гарантирует совместимость продуктов, работающих по стандарту какого-либо уровня, с продуктами, работающими по стандартам соседних уровней, даже в том случае, если они выпущены разными производителями. Количество уровней может показаться избыточным, однако же, такое разбиение необходимо для достаточно четкого разделения требуемых функций во избежание излишней сложности и создания структуры, которая может подстраиваться под нужды конкретного пользователя, оставаясь в рамках стандарта.

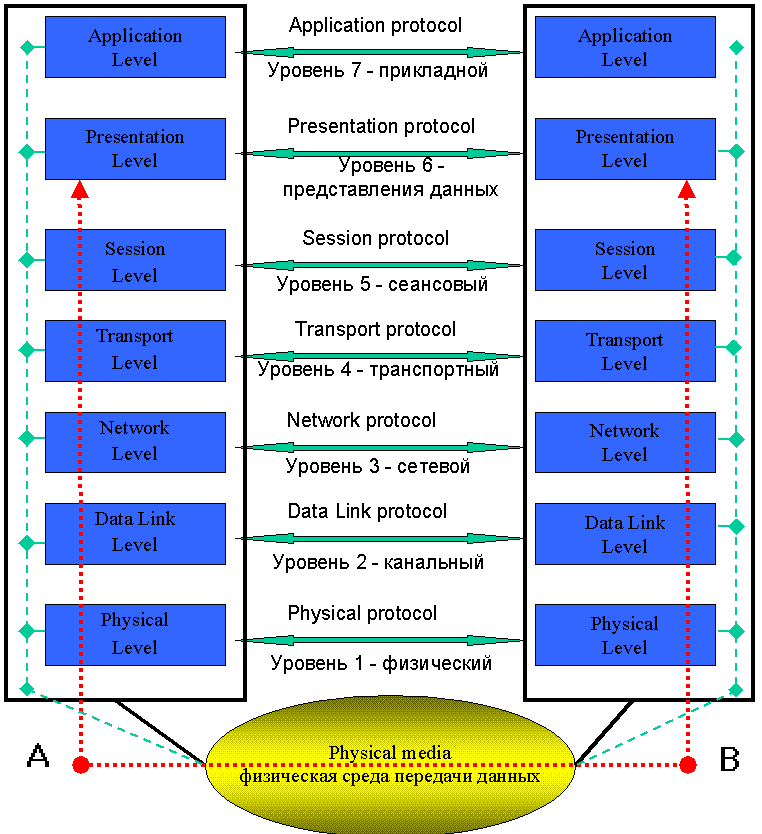

Рисунок: Эталонная модель ISO OSI
Иерархическая связь между компьютерами A и B.
Условные обозначения:

Дадим краткий обзор уровней.

Уровень 0
связан с физической средой - передатчиком сигнала и на самом деле не включается в эту схему, но весьма полезен для понимания. Этот почетный уровень представляет посредников, соединяющих конечные устройства: кабели, радиолинии и т.д. Кабелей существует великое множество различных видов и типов: экранированные и неэкранированные витые пары, коаксиальные, на основе оптических волокон и т.д. Т.к. этот уровень не включен в схему, он ничего и не описывает, только указывает на среду.
Уровень 1
- физический. Включает физические аспекты передачи двоичной информации по линии связи. Детально описывает, например, напряжения, частоты, природу передающей среды. Этому уровню вменяется в обязанность поддержание связи и прием-передача битового потока. Безошибочность желательна, но не требуется.
Уровень 2
- канальный. Связь данных. Обеспечивает безошибочную передачу блоков данных (называемых кадрами (frame)) через уровень 1, который при передаче может искажать данные. Этот уровень должен определять начало и конец кадра в битовом потоке, формировать из данных, передаваемых физическим уровнем, кадры или последовательности , включать процедуру проверки наличия ошибок и их исправления. Этот уровень (и только он) оперирует такими элементами, как битовые последовательности, методы кодирования, маркеры. Он несет ответственность за правильную передачу данных (пакетов) на участках между непосредственно связанными элементами сети. Обеспечивает управление доступом к среде передачи. В виду его сложности, канальный уровень подразделяется на два подуровня: MAC (Medium Access Control) - Управление доступом к среде и LLC (Logical Link Control) - Управление логической связью (каналом). Уровень MAC управляет доступом к сети (с передачей маркера в сетях Token Ring или распознаванием конфликтов (столкновений передач) в сетях Ethernet) и управлением сетью. Уровень LLC, действующий над уровнем MAC, и есть собственно тот уровень, который посылает и получает сообщения с данными.
Уровень 3
- сетевой. Этот уровень пользуется возможностями, предоставляемыми ему уровнем 2, для обеспечения связи двух любых точек в сети. Любых, необязательно смежных. Этот уровень осуществляет проводку сообщений по сети, которая может иметь много линий связи, или по множеству совместно работающих сетей, что требует маршрутизации, т.е. определения пути, по которому следует пересылать данные. Маршрутизация производится на этом же уровне. Выполняет обработку адресов, а также и демультиплексирование.

Основной функцией программного обеспечения на этом уровне является выборка информации из источника, преобразование ее в пакеты и правильная передача в точку назначения.

Есть два принципиально различных способа работы сетевого уровня. Первый - это метод виртуальных каналов. Он состоит в том, что канал связи устанавливается при вызове (начале сеанса (session) связи), по нему передается информация, и по окончании передачи канал закрывается (уничтожается). Передача пакетов происходит с сохранением исходной последовательности, даже если пакеты пересылаются по различным физическим маршрутам, т.е. виртуальный канал динамически перенаправляется. При этом пакеты данных не включают адрес пункта назначения, т.к. он определяется во время установления связи.

Второй - метод дейтаграмм. Дейтаграммы - независимые, они включают всю необходимую для их пересылки информацию. В то время, как первый метод предоставляет следующему уровню (уровню 4) надежный канал передачи данных, свободный от искажений (ошибок) и правильно доставляющий пакеты в пункт назначения, второй метод требует от следующего уровня работы над ошибками и проверки доставки нужному адресату.

В сети Интернет этот уровень поддерживается IP протоколом.

Уровень 4
- транспортный. Регламентирует пересылку пакетов сообщений между процессами, выполняемыми на компьютерах сети. Завершает организацию передачи данных: контролирует на сквозной основе поток данных, проходящий по маршруту, определенному третьим уровнем: правильность передачи блоков данных, правильность доставки в нужный пункт назначения, их комплектность, сохранность, порядок следования. Собирает информацию из блоков в ее прежний вид. Или же оперирует с дейтаграммами, т.е. ожидает отклика-подтверждения приема из пункта назначения, проверяет правильность доставки и адресации, повторяет посылку дейтаграммы, если не пришел отклик. В рамках транспортного протокола предусмотрено пять классов качества транспортировки и соответствующие процедуры управления. Этот же уровень должен включать развитую и надежную схему адресации для обеспечения связи через множество сетей и шлюзов. Другими словами, задачей данного уровня является довести до ума передачу информации из любой точки в любую во всей сети.

Транспортный уровень скрывает от всех высших уровней любые детали и проблемы передачи данных, обеспечивает стандартное взаимодействие лежащего над ним уровня с приемом-передачей информации независимо от конкретной технической реализации этой передачи.

В сети Интернет этот уровень поддерживается протоколом TCP.

Уровень 5
- сеансовый. Координирует взаимодействие связывающихся пользователей: устанавливает их связь, оперирует с ней, восстанавливает аварийно оконченные сеансы. Этот же уровень ответственен за картографию сети - он преобразовывает региональные (доменные) компьютерные имена в числовые адреса , и наоборот. Он координирует не компьютеры и устройства, а процессы в сети, поддерживает их взаимодействие - управляет сеансами связи между процессами прикладного уровня.
Уровень 6
- уровень представления данных. Этот уровень имеет дело с синтаксисом и семантикой передаваемой информации, т.е. здесь устанавливается взаимопонимание двух сообщающихся компьютеров относительно того, как они представляют и понимают по получении передаваемую информацию. Здесь решаются, например, такие задачи, как перекодировка текстовой информации и изображений, сжатие и распаковка, поддержка сетевых файловых систем (NFS), абстрактных структур данных и т.д.
Уровень 7
- прикладной. Обеспечивает интерфейс между пользователем и сетью, делает доступными для человека всевозможные услуги. На этом уровне реализуется, по крайней мере, пять прикладных служб: передача файлов, удаленный терминальный доступ, электронная передача сообщений, служба справочника и управление сетью. В конкретной реализации определяется пользователем (программистом) согласно его насущным нуждам и возможностям его кошелька, интеллекта и фантазии. Имеет дело, например, с множеством различных протоколов терминального типа, которых существует более ста.
